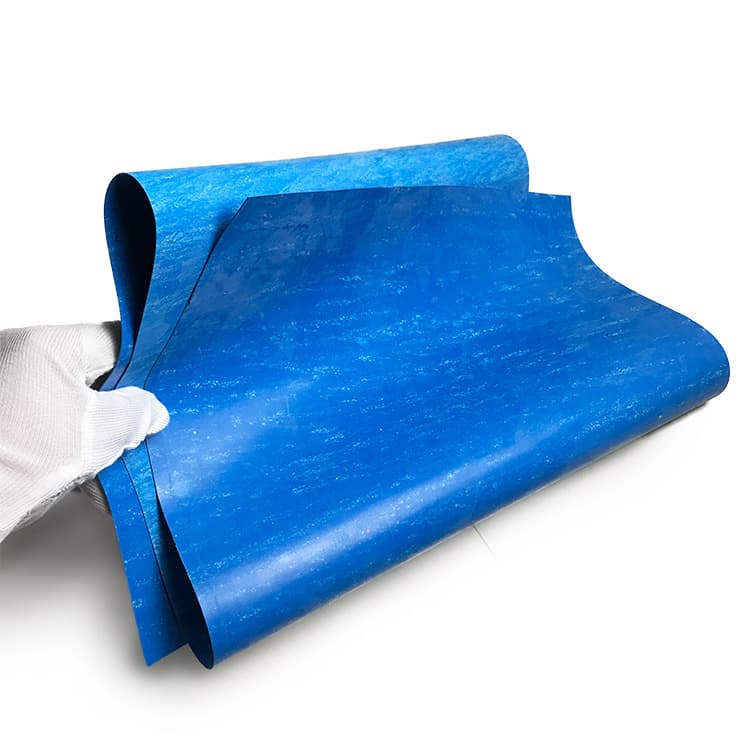

简要描述：种类：NXB250
材质：是由芳纶纤维，天然橡胶，填充料，着色剂等物质在高温高压下压制而成的密封衬垫材料，是石棉橡胶板的理想替代品。
用途：代替相同标号的石棉橡胶板，用于水、蒸气、空气、煤气、碱液等介质的管道法兰连接处密封衬垫材料。
产品分类
新闻中心
| 无石棉橡胶板物理性能 执生产执行标准GB/T 22209-2021 |
||||||
| 性能 | ||||||
| 项目 | NXB150 | NXB250 | NXB350 | |||
| 密度/（g/cm³) | 1.8±0.2 | |||||
| 横向拉伸强度/MPa≧ | 7.0 | 9.0 | 12.0 | |||
| 压缩率/% | 30±5 | 12±5 | ||||
| 回弹率/%≧ | 50 | 40 | 45 | |||
| 蠕变松弛率/%≦ | 50 | 45 | ||||
| 柔软性 | 无裂纹 | |||||
| 耐流体性 | 浸入ASTM IRM903号油（150℃±1℃，5h):厚度增加率/% | 0-5 | 0-25 | |||
| 浸入ASTM B号燃料油（20℃-30℃，5h)重量增加率/% | 0-25 | 0-20 | ||||
| 浸入水（100℃±2℃，5h):厚度增加率/% | 0-20 | 0-15 | ||||
| 气密性（氮气内压：1.0MPa，垫片载荷：35.0MPa）/（ml.min)≦ | 0.01 | 0.05 | ||||
| 气体渗透性（氮气内压：4.0Mpa，垫片载荷：32.0MPa）/（mL/min)≦ | 0.2 | 1.0 | ||||
上一篇NXB150无石棉橡胶板
下一篇
NXB350无石棉橡胶板
